Designové radiátory

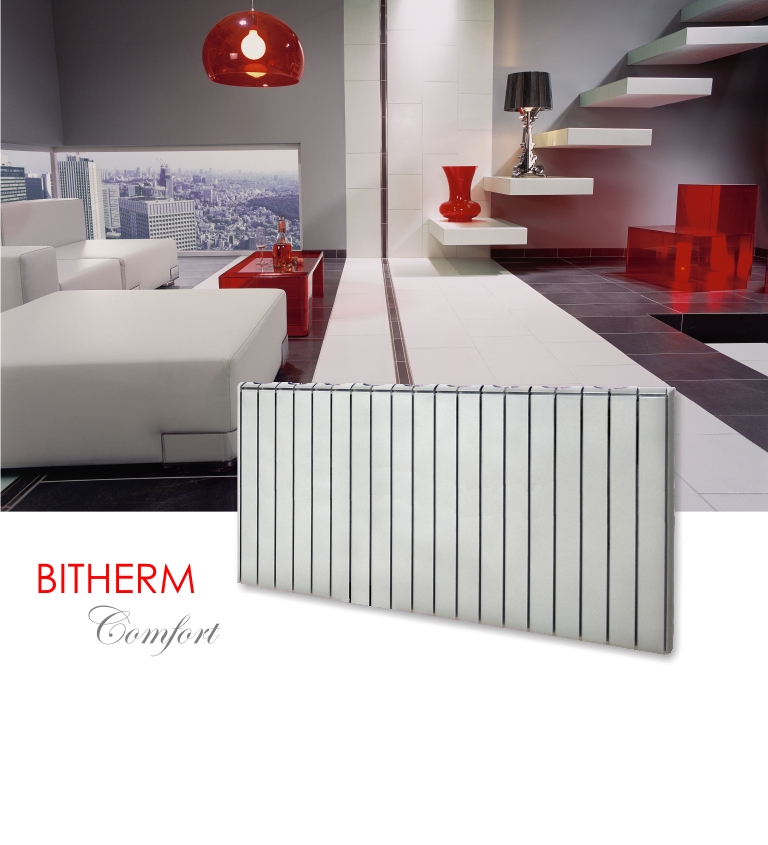

Radiátor BITHERM COMFORT je určen k vytápění vnitřních prostor budov za účelem dosažení tepelné pohody a estetického projevu v interiéru. Radiátory BITHERM jsou vyráběné z měděných trubek, které prochází skladebnou sestavou teplosměnných hliníkových lamel. Skladbu otopné plochy je možné doplnit funkčními prvky tj. věšák, madlo, zrcadlo nebo dekorativní doplněk.

Teplosměnný konstrukční základ radiátorů BITHERM se vyrábí ve dvou provedení BITHERM a BITHERM⁺. Provedení BITHERM umožňuje nainstalovat do radiátoru elektrické topné těleso pro kombinovaný způsob vytápění ÚT/El. Výhodou kombinovaného způsoby vytápění je možnost v chladných letních dnech nebo v podzimním a jarním období, kdy není v provozu centrální zdroj ústředního vytápění, přitápět v jednotlivých místnostech elektřinou podle potřeby. V koupelně se s  oblibou používá k sušení ručníků. Provedení radiátorů BITHERM⁺ se vyznačuje zvýšeným tepelným výkonem oproti konstrukčnímu provedení BITHERM při zachování vnějších rozměrů. Provedení BITHERM⁺ však neumožňuje do radiátoru nainstalovat elektrické topné těleso pro kombinovaný způsob vytápění ÚT/El.

Radiátory BITHERM se instalují do teplovodní otopné soustavy s nuceným oběhem topné vody s provozní teplotou do 110°C a nejvyšším přípustným provozním přetlakem 2,5 MPa. Připojení na otopnou soustavu je spodní středové, pokud to skladebná sestava otopné plochy umožňuje nebo na straně. Připojovací hrdla jsou osově vzdálena 50 mm a jsou s vnitřním závitem G1/2". K připojení a regulaci lze použít radiátorové šroubení s termostatickým ventilem.

Radiátory BITHERM jsou určeny do vnitřních prostorů s prostředím +2°C až +40°C a relativní vlhkostí do 80%.

Otopné těleso BITHERM je možné tvarovat do oblouku.

Elektrické radiátory BITHERM COMFORT jsou určeny k elektrickému přímotopnému vytápění vnitřních prostor budov zejména interiérů koupelen, bazénů, lázní, fitnes center apod. Radiátory jsou také vhodné k vytápění prostor, kde jsou zvýšené požadavky na hygienu a čistotu prostředí např. pro alergiky. Povrchová teplota radiátoru a teplota konvekčního vzduchu ve výdechové části nepřekročí 90°C.

Elektrické radiátory BITHERM jsou vyráběné bez regulace prostorové teploty. Radiátory bez regulace jsou určeny pro připojení k centrálnímu řídícímu systému vytápění. Na přání je lze opatřit na přívodním kabelu integrovanou síťovou vidlicí s regulací prostorové teploty RE10A.

Elektrické radiátory BITHERM lze doplnit o akumulaci tepla keramickými vložkami, které umožňují teplotně překlenout časové období vysokého tarifu u přímotopné sazby. Keramické vložky nejsou součástí radiátoru a je zapotřebí je uvést zvlášť v objednávce.

Radiátory BITHERM COMFORT, kromě provedení BITHERM+, zapojené do teplovodní otopné soustavy ústředního vytápění lze doplnit elektrickým topným tělesem EL.05 a tím rozšířit jejich způsob provozu o kombinované vytápění ÚT/EL.

Tento kombinovaný způsob vytápění se často využívá k vytápění a také sušení v prostoru koupelny, bazénu, fitness nebo dalších obytných a společenských prostor, kdy v topném období je využívána soustava ústředního vytápění s centrálním zdrojem tepla a mimo topnou sezónu je používán elektrický zdroj tepla.

Elektrická topná tělesa EL.05 jsou uzpůsobena pro montáž do vertikální komory radiátoru BITHERM a jsou vybavena omezovačem teploty. Tímto prvkem je zajištěna bezpečnost provozu otopného tělesa i v případě havarijní situace provázené nežádoucím únikem kapaliny z otopné soustavy. Omezovač teploty rozpojí elektrický topný obvod tělesa a po odstranění závady uvede elektrické topné těleso opět do provozu.

Kombinované otopné těleso BITHERM s elektrickým tělesem je možné tvarovat do oblouku.

Tabulka tepelných výkonů pro otopné těleso BITHERM COMFORT

1. řádek - tepelný výkon pro radiátory v provedení BITHERM - teplovodní nebo kombinované provedení
2. řádek - tepelný výkon pro radiátory v provedení BITHERM⁺ - teplovodní provedení

	Výška
Délka	120	200	300	400	500	600	700	800	900	1000	1200	1400	1600	1800	1900	2000
75	-	-	-	-	-	-	-	-	-	111 125	131 148	149 168	168 190	186 210	195 220	204 231
175	-	-	-	-	141 159	166 188	190 215	213 241	236 267	259 289	304 344	348 393	391 442	434 490	455 514	476 538
275	-	-	142 160	182 206	222 251	260 294	298 337	335 379	371 419	407 460	478 540	547 618	615 695	681 770	715 808	747 844
375	-	136 154	193 218	249 281	302 341	355 401	406 459	456 515	506 572	555 627	651 736	745 842	838 947	929 1050	974 1101	1019 1151
475	-	172 194	245 277	315 356	383 433	449 507	514 581	578 653	641 724	703 794	825 932	944 1067	1061 1199	1177 1330	1234 1394	1291 1459
575	-	208 235	296 334	381 431	463 523	544 615	622 703	700 791	776 877	851 962	998 1128	1143 1292	1285 1452	1424 1609	1494 1688	1562 1765
675	156 176	244 276	348 393	447 505	544 615	638 721	730 825	821 928	910 1028	999 1129	1172 1324	1341 1515	1508 1704	1672 1889	1753 1981	1834 2072
775	179 202	280 316	399 451	513 580	624 705	733 828	839 948	943 1066	1045 1181	1146 1295	1345 1520	1540 1740	1731 1956	1920 2170	2013 2275	2106 2380
875	202 228	316 357	452 511	580 655	705 797	827 935	947 1070	1064 1202	1180 1333	1294 1462	1519 1716	1739 1965	1955 2209	2167 2449	2273 2568	2377 2686
975	225 254	352 398	502 567	646 730	785 887	921 1041	1055 1192	1186 1340	1315 1486	1442 1629	1692 1912	1937 2189	2178 2461	2415 2729	2532 2861	2649 2993
1075	248 280	388 438	553 625	712 805	866 979	1016 1148	1163 1314	1367 1545	1450 1639	-	-	-	-	-	-	-
1175	271 306	424 479	605 684	778 879	946 1069	1110 1254	1271 1436	1429 1615	1585 1791	-	-	-	-	-	-	-
1275	294 332	460 520	656 741	844 954	1027 1161	1205 1362	1379 1558	1551 1753	1719 1942	-	-	-	-	-	-	-
1375	317 358	496 560	708 800	911 1029	1107 1251	1299 1468	1487 1680	1672 1889	1854 2095	-	-	-	-	-	-	-
1475	340 384	531 600	759 858	977 1104	1188 1342	1394 1575	1596 1803	1794 2027	1989 2248	-	-	-	-	-	-	-
1575	363 410	568 642	810 915	1043 1179	1268 1433	1488 1681	1704 1926	1915 2164	2124 2400	-	-	-	-	-	-	-
1675	386 436	604 683	862 974	1109 1253	1349 1524	1583 1789	1812 2048	2037 2302	2259 2553	-	-	-	-	-	-	-
1775	409 462	640 723	913 1032	1175 1328	1429 1615	1677 1895	1920 2170	2159 2440	2393 2704	-	-	-	-	-	-	-
1875	432 488	676 764	965 1090	1241 1402	1510 1706	1772 2002	2028 2292	2280 2576	2528 2857	-	-	-	-	-	-	-
1975	455 514	712 805	1016 1148	1308 1478	1590 1797	1866 2109	2136 2414	2402 2714	2663 3009	-	-	-	-	-	-	-
2075	478 540	748 845	1068 1207	1374 1553	1671 1888	1961 2216	2245 2537	2523 2851	2798 3162	-	-	-	-	-	-	-
2175	501 566	784 886	1119 1264	1440 1627	1751 1979	2055 2322	2353 2659	2645 2989	2933 3314	-	-	-	-	-	-	-
2275	524 592	820 927	1170 1322	1506 1702	1832 2070	2150 2430	2461 2781	2767 3127	3068 3467	-	-	-	-	-	-	-
2375	547 618	856 967	1222 1381	1572 1776	1913 2162	2244 2536	2569 2903	2888 3263	3202 3618	-	-	-	-	-	-	-
2475	570 644	892 1008	1273 1438	1639 1852	1993 2252	2339 2643	2677 3025	3010 3401	3337 3771	-	-	-	-	-	-	-
2575	593 670	928 1049	1325 1497	1705 1927	2074 2344	2433 2749	2785 3147	3131 3538	3472 3923	-	-	-	-	-	-	-
2675	616 696	964 1089	1376 1555	1771 2001	2154 2434	2527 2856	2894 3270	3253 3676	3607 4076	-	-	-	-	-	-	-
2775	639 722	1000 1130	1428 1614	1837 2076	2235 2526	2622 2963	3002 3392	3375 3814	3742 4228	-	-	-	-	-	-	-
2875	662 748	1036 1171	1479 1671	1903 2150	2315 2616	2716 3069	3110 3514	3496 3950	3876 4380	-	-	-	-	-	-	-
2975	685 774	1072 1211	1530 1729	1970 2226	2396 2707	2811 3176	3218 3636	3618 4088	4011 4532	-	-	-	-	-	-	-
3075	708 800	1108 1252	1582 1788	2036 2301	2476 2798	2905 3283	3326 3758	3739 4225	4146 4685	-	-	-	-	-	-	-

Tepelný výkon je udáván pro teplotní spád ΔT 50K = 75°C / 65°C / 20°C

Tabulka elektrických příkonů vybraných elektrických radiátorů BITHERM COMFORT

Výška [mm]	Délka [mm]	Hloubka [mm]	Elektrický příkon [W]
300	575	70	300
300	875	70	500
300	1275	70	750
300	1675	70	1000
300	2075	70	1250
300	2575	70	1500
500	375	70	300
500	575	70	500
500	775	70	750
500	1075	70	1000
500	1275	70	1250
500	1575	70	1500
500	1775	70	1750
500	2075	70	2000
1200	75	70	200

Designové radiátory BITHERM Vám dávají možnost výběru z několika povrchových úprav.

Základní barevné provedení designových radiátorů BITHERM je v barevných odstínech barev RAL. Na Vás je jen zvolit si nejvhodnější odstín barvy, který nejlépe zapadne do Vašeho interiéru.
K přesnému určení požadované barvy je zapotřebí použít originální vzorník barev RAL.

Stejným způsobem jako jsou použity barvy RAL lze použít akrylátové barvy, které budou nadefinovány stejným způsobem ze vzorníku akrylátových barev.

Po domluvě je možné použít i jiné povrchové úpravy.

Praktický doplněk nabízený k radiátorům BITHERM je chromové madlo pro zavěšování a sušení ručníků a osušek. Chromové madlo upevněné na obou koncích lze namontovat k designovému radiátoru BITHERM i dodatečně.

Kromě madla je v nabídce doplnků další praktický doplněk a to je chromový háček na zavěšení ručníků, županů, kabátů, atd. Jednotlivé chromové háčky je možné instalovat do libovolné výšky radiátorů a to i dodatečně.

Madlo nebo háčky lze k radiátorům a otopným tělesům doobědnat i později. Montáž se provede na již namontovaný radiátor bez nutnosti demontáže radiátoru.

Keramické vložky jsou vhodným doplňkem elektrického radiátoru BITHERM. Svisle skládaná keramická vložka o délce 140 mm je přesně tvarovaná do profilů radiátoru BITHERM. S keramickými vložkami radiátor nevychladne v časovém období vysokého tarifu u přímotopné sazby. Keramické vložky jsou volitelným příslušenstvím radiátoru, které se uvádí v objednávce zvlášť.

Produktový list Technické parametry Návod k použití - teplovodní provedení Technické parametry radiátorů BITHERM Návod k použití - elektrické provedení Ceník - montážní konzole El. topná tělesa pro kombinované provedení Certifikát BITHERM Prohlášení o shodě

Délka	Výška - Teplovodní provedení
	120	200	300	400	500	600	700	800	900
175					8117,-	8584,-	9248,-	9489,-	10195,-
275			7759,-	8295,-	8854,-	9529,-	10262,-	10624,-	11409,-
375		7674,-	8299,-	8938,-	9561,-	10471,-	11294,-	11735,-	12643,-
475		8129,-	8845,-	9582,-	10297,-	11392,-	12329,-	12870,-	13856,-
575		8581,-	9388,-	10226,-	11033,-	12337,-	13340,-	13983,-	15069,-
675	7596,-	9035,-	9932,-	10871,-	11767,-	13283,-	14377,-	15119,-	16306,-
775	7971,-	9489,-	10477,-	11517,-	12503,-	14227,-	15389,-	16232,-	17518,-
875	8367,-	9940,-	11019,-	12157,-	13213,-	15146,-	16422,-	17365,-	18753,-
975	8742,-	10394,-	11563,-	12803,-	13949,-	16091,-	17458,-	18477,-	19966,-
1075	9115,-	10846,-	12108,-	13425,-	14683,-	17037,-	18471,-	19614,-	21177,-
1175	9513,-	11300,-	12653,-	14069,-	15420,-	17958,-	19504,-	20726,-	22415,-
1275	9888,-	11754,-	13195,-	14715,-	16155,-	18901,-	20519,-	21862,-	23629,-
1375	10260,-	12205,-	13737,-	15356,-	16865,-	19845,-	21550,-	22972,-	24861,-
1475	10658,-	12682,-	14283,-	16000,-	17599,-	20766,-	22586,-	24108,-	26074,-
1575	11362,-	13467,-	15156,-	16978,-	18664,-	22041,-	23929,-	25552,-	27619,-
1675	11760,-	13920,-	15702,-	17621,-	19401,-	22986,-	24966,-	26687,-	28855,-
1775	12135,-	14375,-	16245,-	18265,-	20113,-	23908,-	25977,-	27800,-	30069,-
1875	12508,-	14825,-	16786,-	18884,-	20846,-	24850,-	27010,-	28932,-	31279,-
1975	12906,-	15277,-	17331,-	19528,-	21580,-	25795,-	28021,-	30044,-	32514,-
2075	13279,-	15732,-	17875,-	20174,-	22317,-	26717,-	29058,-	31182,-	33728,-
2175	13654,-	16185,-	18420,-	20818,-	23052,-	27662,-	30093,-	32294,-	34964,-
2275	14052,-	16640,-	18966,-	21463,-	23766,-	28606,-	31105,-	33431,-	36177,-
2375	14423,-	17090,-	19504,-	22104,-	24498,-	29548,-	32138,-	34541,-	37388,-
2475	14798,-	17544,-	20050,-	22749,-	25232,-	30470,-	33152,-	35676,-	38624,-
2575	15195,-	18021,-	20594,-	23395,-	25968,-	31415,-	34185,-	36789,-	39837,-
2675	15570,-	18473,-	21139,-	24039,-	26702,-	32359,-	35222,-	37925,-	41073,-
2775	15968,-	18928,-	21683,-	24684,-	27416,-	33283,-	36233,-	39038,-	42287,-
2875	16340,-	19378,-	22225,-	25304,-	28147,-	34224,-	37267,-	40171,-	43497,-
2975	16714,-	19833,-	22769,-	25948,-	28884,-	35167,-	38278,-	41284,-	44734,-
3075	17112,-	20286,-	23314,-	26592,-	29618,-	36091,-	39315,-	42419,-	45947,-

Délka	Výška - Teplovodní provedení							Výška - Elektrické provedení
	1000	1200	1400	1600	1800	1900	2000	300	500	1200
75	8973,-	9500,-	9993,-	11159,-	11683,-	12277,-	12636,-			9682,-
175	10620,-	11336,-	12021,-	13318,-	14032,-	14718,-	15155,-
275	12055,-	12939,-	13816,-	15276,-	16184,-	16938,-	17474,-
375	13466,-	14562,-	15609,-	17211,-	18310,-	19153,-	19790,-		9736,-
475	14879,-	16167,-	17405,-	19170,-	20436,-	21371,-	22109,-
575	16293,-	17771,-	19198,-	21105,-	22560,-	23585,-	24425,-	9783,-	11292,-
675	17728,-	19376,-	20992,-	23041,-	24688,-	25804,-	26742,-
775	19141,-	20979,-	22788,-	24999,-	26838,-	28021,-	29061,-		12965
875	20551,-	22581,-	24581,-	26933,-	28964,-	30262,-	31377,-	11485,-
975	21987,-	24184,-	26354,-	28892,-	31091,-	32479,-	33696,-
1075									15254,-
1275								13833,-	16804,-
1575									19421,-
1675								16456,-
1775									21024,-
2075								18767,-	23283,-
2575								21657,-

Ceny jsou uvedeny v Kč s DPH.

Montážní konzole nejsou součástí ceny.
